SMT焊接中常见的不良现象有哪些?
来源: 佳金源 发布日期: 2024-03-29

SMT现代电子制造中是常用的一项技术。它能够使电路设计更加精简化、焊接速度更快、成本更低,但是,SMT贴片焊接也存在不良现象,这些不良现象可以影响电子产品的性能和质量。那想要避免这些不良现象产生,必须要有清晰的思路对不良问题进行逐步分析,才能解决根本问题。接下来就由深圳佳金源锡膏厂家为大家分析SMT贴片常见不良现象分析汇总,希望给您带来一定的帮助!

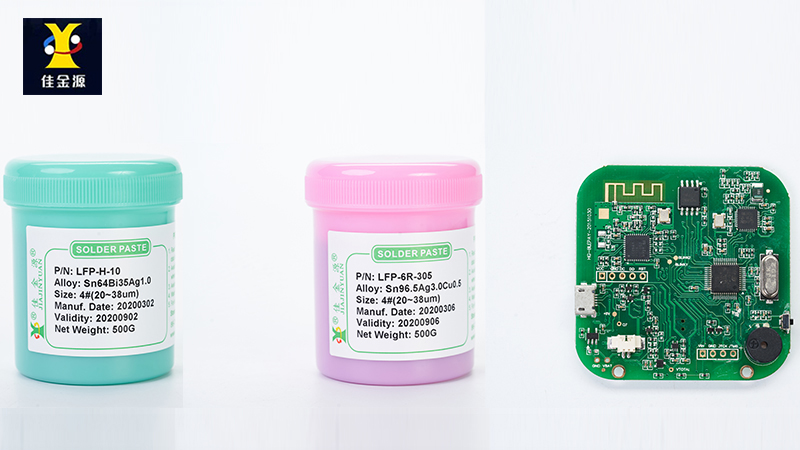

锡膏

一、焊接产生锡珠/锡球的主要原因

1、回流焊升温过快;

2、锡膏冷藏在印刷前未充分解冻;

3、锡膏印刷后未及时贴片焊接,导致溶剂挥发;

4、贴片时压力过大,导致锡膏外溢;

5、pcb板保存不当,导致湿度过高;

6、锡膏颗粒不合适;

7、钢网开口设计不合理。

二、焊接产生短路的主要原因

1、回流峰值温度过高或者回流时间过长;

2、钢网设计不合理,导致锡膏印刷后脱模效果差;

3、锡膏太稀,锡膏内金属含量低,导致锡膏容易坍塌从而短路;

4、印刷压力不合理,导致锡膏外形坍塌;

5、锡膏颗粒太大,助焊剂表面张力太小;

三、焊接偏移的主要原因

1、pcba焊盘的设计与元器件引脚不匹配;

2、锡膏的活性不够;

3、贴片精度不够高。

四、焊接产生立碑主要原因

1、贴片偏移,导致两侧受力不均匀;

2、焊盘部分氧化,上锡效果差,导致两端受力不匀;

3、锡膏印刷后放置时间长,助焊剂挥发活性下降;

4、Pcb表面元件地方温度不均匀,融化后受力不均匀;

五、焊接产生空焊的主要原因

1、pcb焊盘周围有线路过孔,回流时液态锡流入孔中;

2、加热不均匀,使元件脚过热,锡膏无法被引入焊盘;

3、元器件引脚变形或氧化,导致回流焊接时上锡不良;

4、元器件共性不好,导致与焊盘无法完全接触;

深圳市佳金源工业科技有限公司是主要生产经营:SMT锡膏、针筒锡膏、无铅焊锡丝、波峰焊锡条、自动焊锡线等的锡膏生产厂家。
